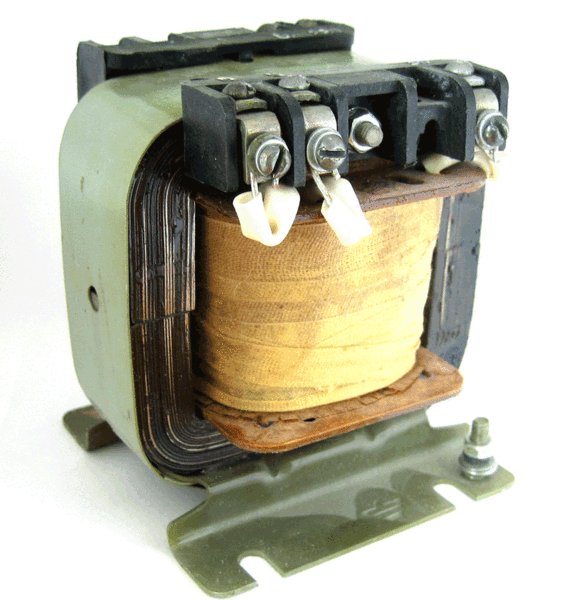

Трансформаторы

Трансформатор – электромагнитное статическое устройство с двумя и более обмотками, индуктивно связанными на каком-нибудь магнитном проводе. Благодаря электромагнитной индукции он преобразует одну или несколько систем переменного тока без изменения частоты в другие системы.

Преобразование переменного напряжения осуществляется трансформатором в некоторых областях применения, таких как: электроника, электроэнергетика, радиотехника. Конструктивно трансформатор состоит автотрансформатора, т.е одной или нескольких изолированных либо ленточных, либо проволочных катушек (обмоток), которые охвачены общим магнитным потоком. Обычно они наматываются на сердечник (магнитный провод), изготовленный из ферромагнитного мягкого материала.

Схематическое устройство трансформатора

Схематическое устройство трансформатора. 1 — первичная обмотка, 2 — вторичная

Базовые принципы работы трансформатора

Трансформатор работает, опираясь на два базовых принципа:

1. Электрический ток, изменяющийся во времени, создаёт электромагнетизм, а именно магнитное поле, изменяющееся во времени.
2. Изменение магнитного потока, который проходит через обмотку и создаёт электродействующую силу в ней (электромагнитная индукция).

Режимы работы трансформатора

1. Режим холостого хода – это разомкнутая вторичная цепь трансформатора. Благодаря этому ходу в цепи не будет тока. Ток холостого хода протекает по первичной обмотке. Его главная составляющая – реактивный ток намагничивания. Также с его помощью определяется коэффициент трансформатора, КПД, потери в сердечнике.
2. Режим нагрузки – это работа трансформатора, к которому подключен источник в первичной цепи и нагрузка – во второй. В первичной обмотке протекает ток, а во второй – ток нагрузки. Для работы трансформатора – это основной режим.
3. Режим короткого замыкания можно получить, замкнув накоротко вторичную цепь. Это разновидность режима нагрузки, благодаря которому сопротивление вторичной обмотки – единственная нагрузка.

Производители трансформаторов

• EPCOS
• Philips
• Samsung

Популярные модели трансформаторов

• B82804A0264A210
• LM-NP-1001-B1L
• SM-LP-5001E
• H1102NLT

Где купить трансформаторы?
